موتور محرک فرکانس متغیر 2P تا 12P با راندمان بالا
| Place of Origin | China |
|---|---|
| نام تجاری | Simo Motor |
| گواهی | 3C,CE,GOST,CNAS,UL,QMS,EMS |
| Model Number | YVFE4 Series High Efficiency Low Voltage Variable Frequency Three-phase Asynchronous Motor |
| Minimum Order Quantity | 1 |
| Packaging Details | Solid Wood Package |
| Delivery Time | 50-60 Working Days |
| Payment Terms | T/T |
جزئیات محصول
| تایپ کنید | موتور محرک فرکانس متغیر | قاب | H80-H355 |
|---|---|---|---|
| ولتاژ | 380V,400V,415V,660V,690V,220/380V,380/660V,400/690V | درجه کارایی | IEC 60034-30 Grade 1 (IE4) |
| درجه حفاظت | IP55 | قدرت | 0.18kW-315kW |
| استاندارد | JB، IE | نوع خنک کننده | آی سی 416 |
| نوع نصب | IM B3، IMB35، IM B5، IM V1 | ||
| برجسته | موتور درایو فرکانس متغیر 12P,موتور محرک با فرکانس متغیر 2P,موتور vfd 12P |
||
توضیحات محصول
موتور محرک فرکانس متغیر 2P تا 12P با راندمان بالا
مزیت های فنی
موتور سری YVFE4 یک موتور سه فاز ناهمزمان با فرکانس متغیر و تنظیم کننده سرعت است که از موتور سری YE4 مشتق شده است که می تواند به طور کامل جایگزین موتورهای سه فاز ناهمزمان با فرکانس متغیر ولتاژ پایین سری YJTG، YVF2، YVFE2، YVFE3 شود.
ویژگی های موتور درایو فرکانس متغیر
سیستم های تنظیم سرعت مبدل فرکانس متصل و موتور سه فاز ناهمزمان تنظیم کننده سرعت متغیر فرکانس متغیر با راندمان بالا سری YVFE3 در مقایسه با سایر سیستم های تنظیم سرعت، دارای مزایای اثر صرفه جویی قابل توجه در انرژی، عملکرد تنظیم سرعت خوب، محدوده سرعت گسترده، کم است. سر و صدا، لرزش کم، تجهیزات آسان با اینورترهای مختلف در داخل و خارج از کشور.
شرایط عملیات
دمای محیط -15℃~+40℃؛ارتفاع ≤1 کیلومتر؛و میانگین ماهانه رطوبت هوا ≤90% (اگر دما 25 درجه سانتیگراد باشد).
برنامه موتور درایو فرکانس متغیر
معمولا در فن ها، پمپ ها، کمپرسورها و تجهیزات گرمایشی استفاده می شود.

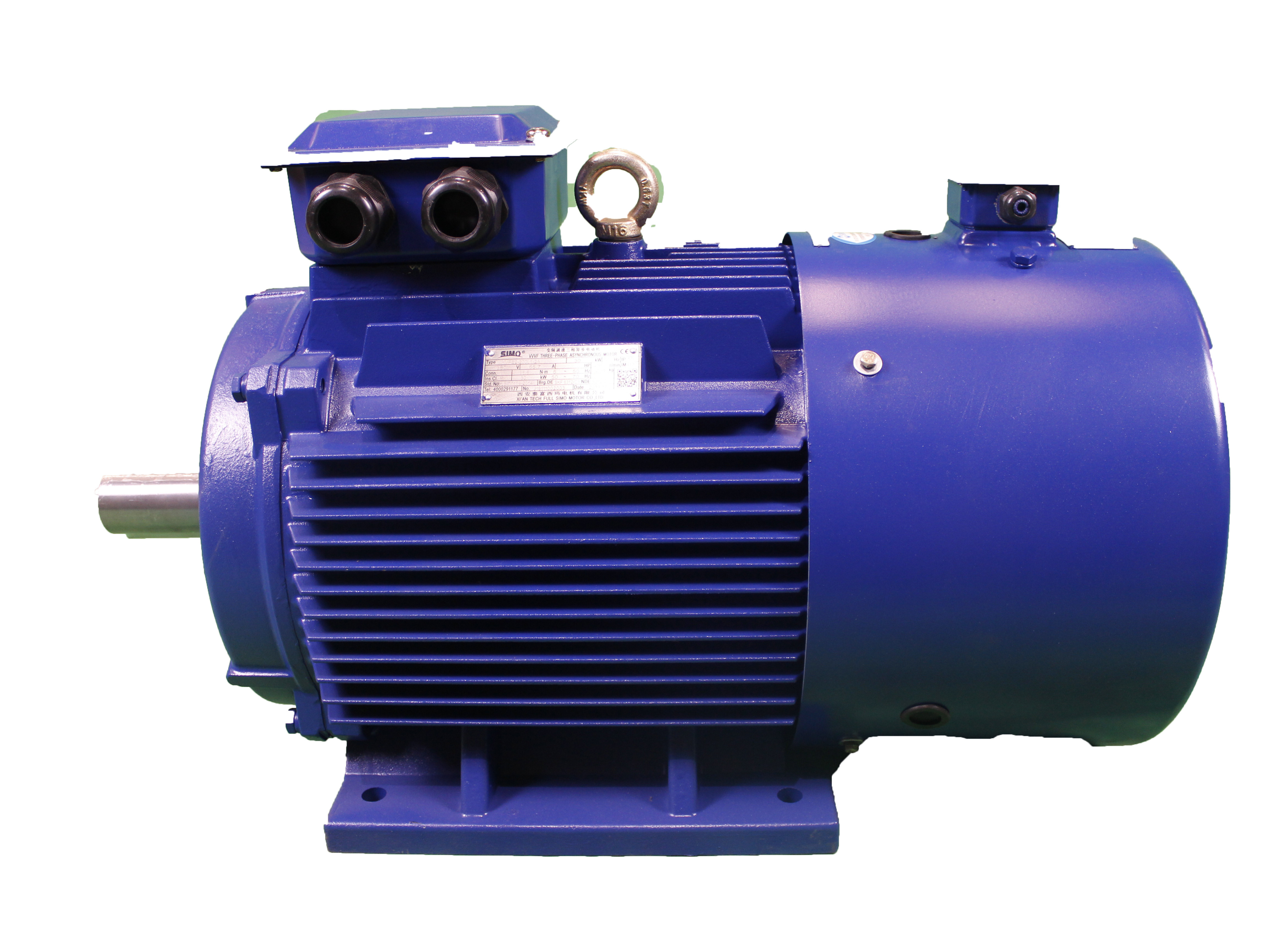

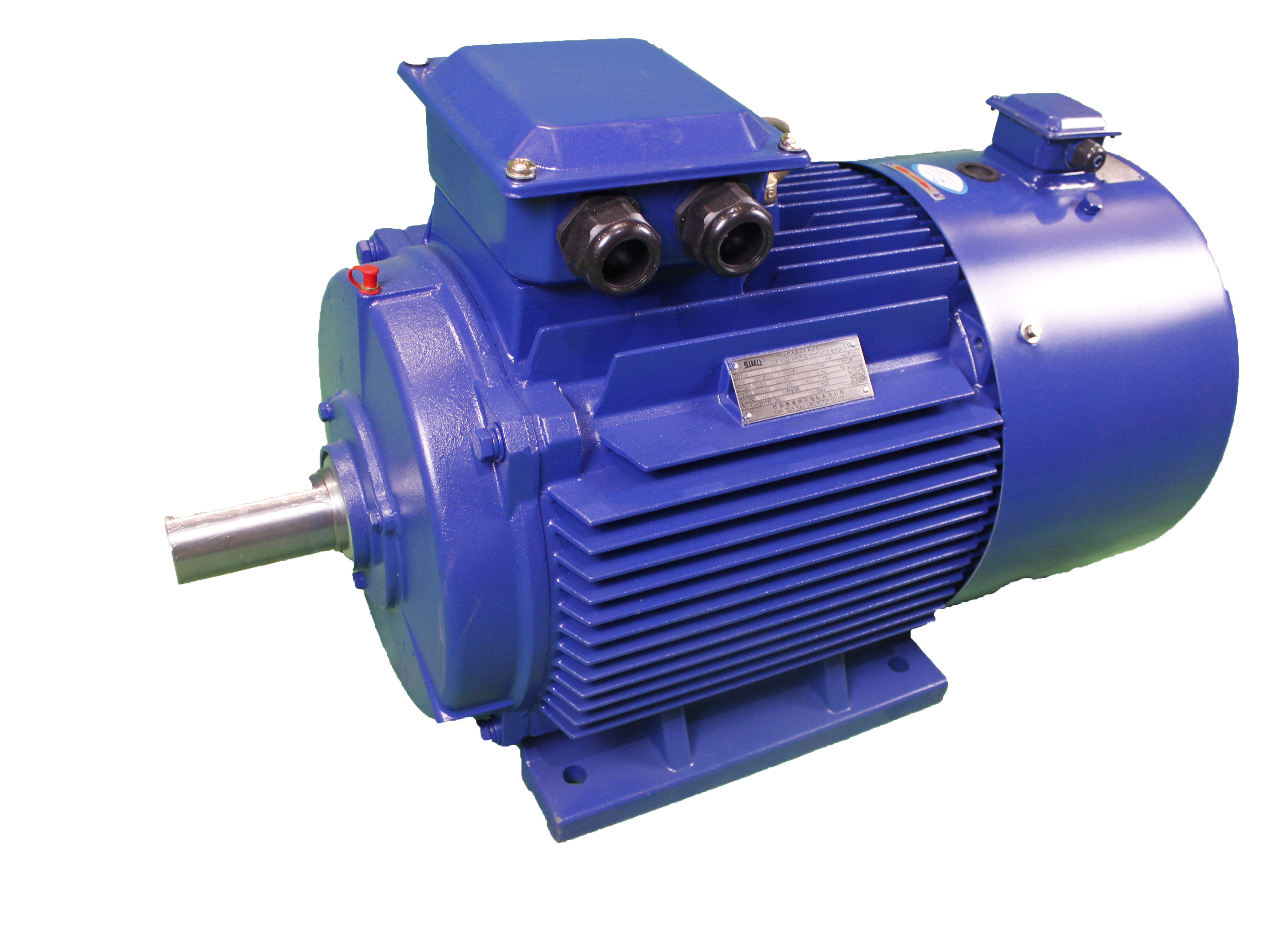

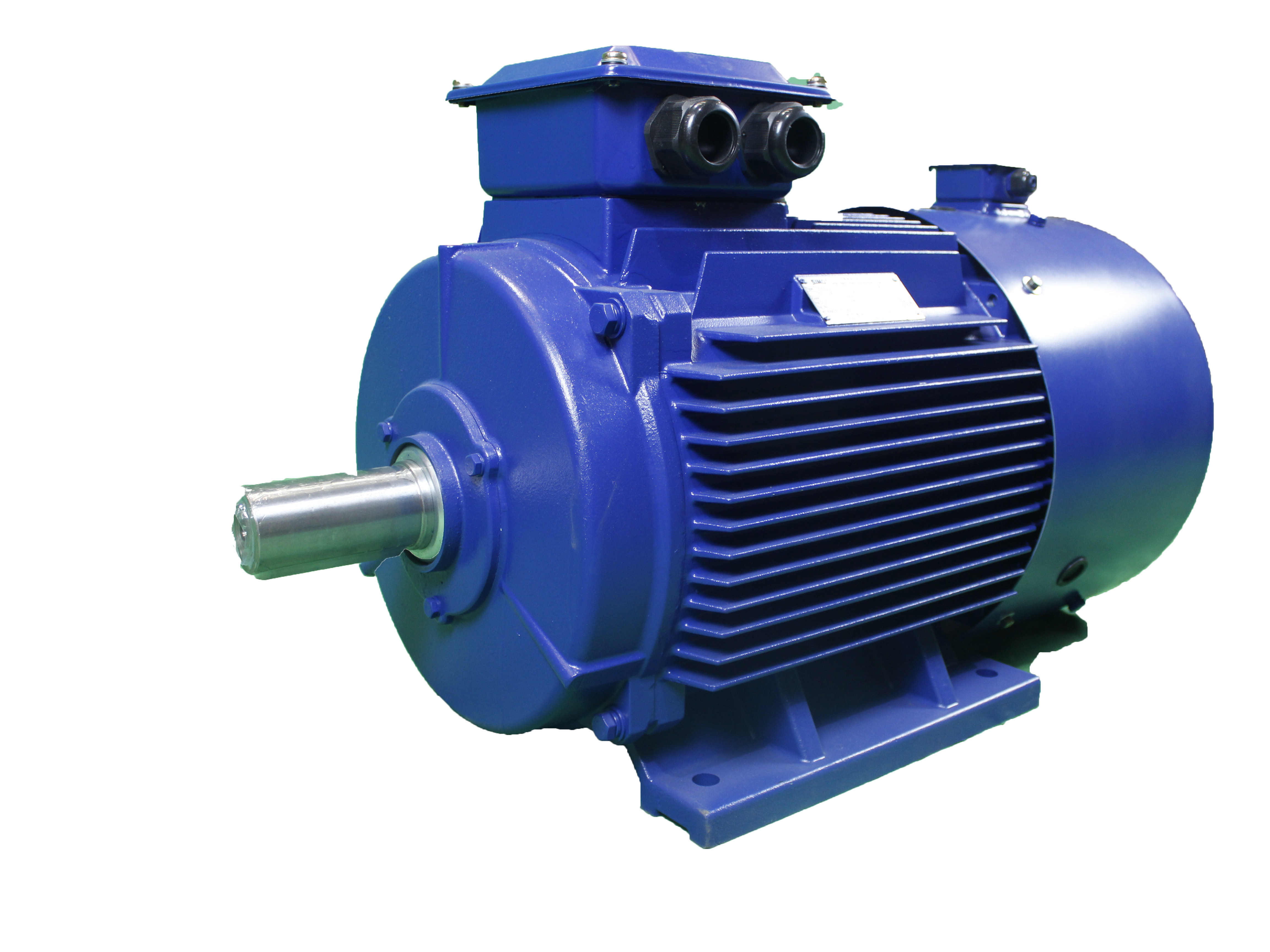

نمایشگر موتور درایو فرکانس متغیر
انواع موجود YVFE4
|
تایپ کنید |
قدرت امتیازی کیلووات |
جریان رتبه بندی شده آ |
سرعت r/min |
بهره وری % |
ضریب قدرت Cosφ |
گشتاور قفل شده |
قفل شده است جاری |
حداکثرگشتاور |
دارای رتبه گشتاور N•m |
ممان اینرسی kg•m2 |
نویز بدون بار dB(A) |
وزن کیلوگرم |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
دارای رتبه گشتاور |
دارای رتبه جاری |
گشتاور نامی |
||||||||||
| سرعت سنکرون 3000r/min | ||||||||||||
| YVFE4-80M1-2 | 0.75 | 1.6 | 2880 | 83.5 | 0.83 | 2.2 | 8.5 | 2.3 | 2.4 | -- | 79 | -- |
| YVFE4-80M2-2 | 1.1 | 3.5 | 2880 | 85.2 | 0.83 | 2.2 | 8.5 | 2.3 | 3.5 | -- | 79 | -- |
| YVFE4-90S-2 | 1.5 | 3.1 | 2890 | 86.5 | 0.85 | 2.2 | 9.0 | 2.3 | 4.8 | -- | 84 | -- |
| YVFE4-90L-2 | 2.2 | 4.4 | 2890 | 88.0 | 0.86 | 2.2 | 9.0 | 2.3 | 7.0 | -- | 84 | -- |
| YVFE4-100L-2 | 3 | 5.9 | 2910 | 89.1 | 0.87 | 2.2 | 9.5 | 2.3 | 9.6 | -- | 91 | -- |
| YVFE4-112M-2 | 4 | 7.7 | 2910 | 90.0 | 0.88 | 2.2 | 9.5 | 2.3 | 12.8 | -- | 91 | -- |
| YVFE4-132S1-2 | 5.5 | 10.4 | 2945 | 90.9 | 0.88 | 2.0 | 9.5 | 2.3 | 17.5 | 0.02 | 96 | 78 |
| YVFE4-132S2-2 | 7.5 | 14.0 | 2940 | 91.7 | 0.89 | 2.0 | 9.5 | 2.3 | 23.9 | 0.03 | 96 | 84 |
| YVFE4-160M1-2 | 11 | 20.3 | 2950 | 92.6 | 0.89 | 2.0 | 9.5 | 2.3 | 35.0 | 0.06 | 98 | 141 |
| YVFE4-160M2-2 | 15 | 27.4 | 2950 | 93.3 | 0.89 | 2.0 | 9.5 | 2.3 | 47.8 | 0.08 | 98 | 154 |
| YVFE4-160L-2 | 18.5 | 34.2 | 2950 | 93.7 | 0.89 | 2.0 | 9.5 | 2.3 | 58.9 | 0.09 | 98 | 173 |
| YVFE4-180M-2 | 22 | 40.0 | 2965 | 94.0 | 0.89 | 2.0 | 9.5 | 2.3 | 70.0 | 0.13 | 100 | 213 |
| YVFE4-200L1-2 | 30 | 54.2 | 2970 | 94.5 | 0.89 | 2.0 | 9.0 | 2.3 | 95.5 | 0.22 | 101 | 277 |
| YVFE4-200L2-2 | 37 | 66.6 | 2975 | 94.8 | 0.89 | 2.0 | 9.0 | 2.3 | 117.8 | 0.26 | 101 | 297 |
| YVFE4-225M-2 | 45 | 80.9 | 2975 | 95.0 | 0.89 | 2.0 | 9.0 | 2.3 | 143.3 | 0.34 | 103 | 350 |
| YVFE4-250M-2 | 55 | 98.5 | 2980 | 95.3 | 0.89 | 2.0 | 9.0 | 2.3 | 175.1 | 0.76 | 106 | 504 |
| YVFE4-280S-2 | 75 | 133.8 | 2980 | 95.6 | 0.89 | 1.8 | 8.5 | 2.3 | 238.8 | 0.92 | 108 | 590 |
| YVFE4-280M-2 | 90 | 160.4 | 2980 | 95.8 | 0.89 | 1.8 | 8.5 | 2.3 | 286.5 | 1.11 | 108 | 677 |
| YVFE4-315S-2 | 110 | 195.6 | 2975 | 96.0 | 0.89 | 1.8 | 8.5 | 2.3 | 350.2 | 1.58 | 109 | 951 |
| YVFE4-315M-2 | 132 | 234.2 | 2975 | 96.2 | 0.89 | 1.8 | 8.5 | 2.3 | 420.2 | 1.78 | 109 | 975 |
| YVFE4-315L1-2 | 160 | 283.6 | 2975 | 96.3 | 0.89 | 1.8 | 8.5 | 2.2 | 509.3 | 2.04 | 115 | 1048 |
| YVFE4-315L-2 | 185 | 327.6 | 2975 | 96.4 | 0.89 | 1.8 | 8.5 | 2.2 | 588.9 | 2.27 | 115 | 995 |
| YVFE4-315L2-2 | 200 | 353.8 | 2975 | 96.5 | 0.89 | 1.8 | 8.5 | 2.2 | 636.7 | 2.27 | 115 | 1113 |
| YVFE4-355M1-2 | 220 | 389.2 | 2985 | 96.5 | 0.90 | 1.6 | 8.5 | 2.2 | 700.3 | 2.86 | 115 | 1530 |
| YVFE4-355M-2 | 250 | 432.6 | 2985 | 96.5 | 0.91 | 1.6 | 8.5 | 2.2 | 795.8 | 3.27 | 115 | 1580 |
| YVFE4-355L1-2 | 280 | 484.5 | 2985 | 96.5 | 0.91 | 1.6 | 8.5 | 2.2 | 891.3 | 3.83 | 115 | 1727 |
| YVFE4-355L-2 | 315 | 545.0 | 2985 | 96.5 | 0.91 | 1.6 | 8.5 | 2.2 | 1003 | 4.03 | 115 | 1740 |
| سرعت سنکرون 1500 دور در دقیقه | ||||||||||||
| YVFE4-80M-4 | 0.75 | 1.8 | 1435 | 85.7 | 0.74 | 2.3 | 8.5 | 2.3 | 4.8 | -- | 73 | -- |
| YVFE4-90S-4 | 1.1 | 2.6 | 1440 | 87.2 | 0.75 | 2.3 | 8.5 | 2.3 | 7.0 | -- | 76 | -- |
| YVFE4-90L-4 | 1.5 | 3.4 | 1440 | 88.2 | 0.76 | 2.3 | 9.0 | 2.3 | 9.6 | -- | 76 | -- |
| YVFE4-100L1-4 | 2.2 | 4.7 | 1450 | 89.5 | 0.79 | 2.3 | 9.0 | 2.3 | 14.0 | -- | 79 | -- |
| YVFE4-100L2-4 | 3 | 6.3 | 1450 | 90.4 | 0.80 | 2.3 | 9.5 | 2.3 | 19.0 | -- | 79 | -- |
| YVFE4-112M-4 | 4 | 8.3 | 1450 | 91.1 | 0.80 | 2.2 | 9.5 | 2.3 | 25.5 | -- | 80 | -- |
| YVFE4-132S-4 | 5.5 | 11.4 | 1470 | 91.9 | 0.80 | 2.0 | 9.5 | 2.3 | 35.0 | 0.06 | 86 | 89 |
| YVFE4-132M-4 | 7.5 | 15.2 | 1470 | 92.6 | 0.81 | 2.0 | 9.5 | 2.3 | 47.8 | 0.07 | 86 | 101 |
| YVFE4-160M-4 | 11 | 21.6 | 1475 | 93.3 | 0.83 | 2.0 | 9.5 | 2.3 | 70.0 | 0.13 | 90 | 151 |
| YVFE4-160L-4 | 15 | 28.9 | 1475 | 93.9 | 0.84 | 2.0 | 9.5 | 2.3 | 95.5 | 0.17 | 90 | 163 |
| YVFE4-180M-4 | 18.5 | 35.1 | 1480 | 94.2 | 0.85 | 2.0 | 9.5 | 2.3 | 117.8 | 0.23 | 91 | 214 |
| YVFE4-180L-4 | 22 | 41.6 | 1480 | 94.5 | 0.85 | 2.0 | 9.5 | 2.3 | 140.1 | 0.25 | 91 | 229 |
| YVFE4-200L-4 | 30 | 56.5 | 1485 | 94.9 | 0.85 | 2.0 | 9.0 | 2.3 | 191.0 | 0.45 | 92 | 282 |
| YVFE4-225S-4 | 37 | 69.5 | 1485 | 95.2 | 0.85 | 2.0 | 9.0 | 2.3 | 235.6 | 0.64 | 94 | 352 |
| YVFE4-225M-4 | 45 | 84.3 | 1485 | 95.4 | 0.85 | 2.0 | 9.0 | 2.3 | 286.5 | 0.74 | 94 | 365 |
| YVFE4-250M-4 | 55 | 101.5 | 1485 | 95.7 | 0.86 | 2.0 | 9.0 | 2.3 | 350.1 | 1.05 | 96 | 458 |
| YVFE4-280S-4 | 75 | 136.4 | 1490 | 96.0 | 0.87 | 2.0 | 8.5 | 2.3 | 477.2 | 1.75 | 99 | 631 |
| YVFE4-280M-4 | 90 | 161.7 | 1490 | 96.1 | 0.88 | 2.0 | 8.5 | 2.3 | 573.0 | 2.08 | 99 | 700 |
| YVFE4-315S-4 | 110 | 195.0 | 1485 | 96.3 | 0.89 | 1.8 | 8.5 | 2.2 | 700.3 | 3.33 | 105 | 885 |
| YVFE4-315M-4 | 132 | 233.8 | 1485 | 96.4 | 0.89 | 1.8 | 8.5 | 2.2 | 840.4 | 3.71 | 105 | 975 |
| YVFE4-315L1-4 | 160 | 279.6 | 1485 | 96.6 | 0.90 | 1.8 | 8.5 | 2.2 | 1019 | 4.31 | 109 | 1055 |
| YVFE4-315L-4 | 185 | 323.0 | 1485 | 96.7 | 0.90 | 1.8 | 8.5 | 2.2 | 1178 | 5.13 | 109 | 1159 |
| YVFE4-315L2-4 | 200 | 349.2 | 1485 | 96.7 | 0.90 | 1.8 | 8.5 | 2.2 | 1273 | 5.13 | 109 | 1159 |
| YVFE4-355M1-4 | 220 | 384.1 | 1490 | 96.7 | 0.90 | 1.8 | 8.5 | 2.2 | 1401 | 9.25 | 109 | 1617 |
| YVFE4-355M-4 | 250 | 436.5 | 1490 | 96.7 | 0.90 | 1.8 | 8.5 | 2.2 | 1592 | 9.99 | 109 | 1816 |
| YVFE4-355L2-4 | 280 | 488.8 | 1490 | 96.7 | 0.90 | 1.8 | 8.5 | 2.2 | 1783 | 10.64 | 109 | 1830 |
| YVFE4-355L-4 | 315 | 549.9 | 1490 | 96.7 | 0.90 | 1.8 | 8.5 | 2.2 | 2006 | 10.91 | 109 | 1900 |
| سرعت سنکرون 1000 دور در دقیقه | ||||||||||||
| YVFE4-90S-6 | 0.75 | 2.0 | 950 | 82.7 | 0.70 | 2.1 | 7.5 | 2.1 | 7.2 | -- | 72 | -- |
| YVFE4-90L-6 | 1.1 | 2.8 | 950 | 84.5 | 0.70 | 2.1 | 7.5 | 2.1 | 10.5 | -- | 72 | -- |
| YVFE4-100L-6 | 1.5 | 3.7 | 955 | 85.9 | 0.71 | 2.1 | 7.5 | 2.1 | 14.3 | -- | 76 | -- |
| YVFE4-112M-6 | 2.2 | 5.5 | 955 | 87.4 | 0.71 | 2.0 | 7.5 | 2.1 | 21.0 | -- | 80 | -- |
| YVFE4-132S-6 | 3 | 7.2 | 970 | 88.6 | 0.71 | 2.0 | 7.5 | 2.1 | 28.7 | 0.04 | 84 | 64 |
| YVFE4-132M1-6 | 4 | 9.4 | 970 | 89.5 | 0.72 | 2.0 | 8.0 | 2.1 | 38.2 | 0.06 | 84 | 79 |
| YVFE4-132M2-6 | 5.5 | 12.8 | 970 | 90.5 | 0.72 | 2.0 | 8.0 | 2.1 | 52.5 | 0.07 | 84 | 90 |
| YVFE4-160M-6 | 7.5 | 16.4 | 980 | 91.3 | 0.76 | 2.0 | 8.0 | 2.1 | 71.6 | 0.14 | 85 | 145 |
| YVFE4-160L-6 | 11 | 23.5 | 980 | 92.3 | 0.77 | 2.0 | 8.5 | 2.1 | 105.1 | 0.19 | 85 | 165 |
| YVFE4-180L-6 | 15 | 30.7 | 985 | 92.9 | 0.80 | 2.0 | 8.5 | 2.1 | 143.3 | 0.31 | 88 | 192 |
| YVFE4-200L1-6 | 18.5 | 37.6 | 985 | 93.4 | 0.80 | 2.0 | 8.5 | 2.3 | 176.7 | 0.44 | 88 | 264 |
| YVFE4-200L2-6 | 22 | 44.0 | 985 | 93.7 | 0.81 | 2.0 | 8.5 | 2.1 | 210.1 | 0.55 | 88 | 291 |
| YVFE4-225M-6 | 30 | 59.0 | 990 | 94.2 | 0.82 | 2.0 | 8.5 | 2.1 | 286.5 | 0.82 | 89 | 322 |
| YVFE4-250M-6 | 37 | 71.7 | 990 | 94.5 | 0.83 | 2.0 | 8.3 | 2.1 | 353.3 | 1.43 | 89 | 437 |
| YVFE4-280S-6 | 45 | 86.9 | 990 | 94.8 | 0.83 | 2.0 | 8.5 | 2.0 | 429.8 | 2.22 | 93 | 549 |
| YVFE4-280M-6 | 55 | 104.6 | 990 | 95.1 | 0.84 | 2.0 | 8.5 | 2.0 | 525.3 | 2.68 | 93 | 617 |
| YVFE4-315S-6 | 75 | 143.2 | 990 | 95.4 | 0.84 | 1.6 | 8.0 | 2.0 | 716.3 | 3.91 | 98 | 826 |
| YVFE4-315M-6 | 90 | 168.3 | 990 | 95.6 | 0.85 | 1.6 | 8.0 | 2.0 | 859.5 | 4.42 | 98 | 910 |
| YVFE4-315L1-6 | 110 | 205.2 | 990 | 95.8 | 0.85 | 1.6 | 8.0 | 2.0 | 1051 | 5.50 | 99 | 1009 |
| YVFE4-315L2-6 | 132 | 242.9 | 990 | 96.0 | 0.86 | 1.6 | 8.0 | 2.0 | 1261 | 6.81 | 99 | 1124 |
| YVFE4-355M1-6 | 160 | 293.8 | 990 | 96.2 | 0.86 | 1.6 | 8.0 | 2.0 | 1528 | 10.63 | 99 | 1632 |
| YVFE4-355M-6 | 185 | 339.8 | 990 | 96.2 | 0.86 | 1.6 | 8.0 | 2.0 | 1767 | 11.33 | 99 | 1670 |
| YVFE4-355M2-6 | 200 | 366.9 | 990 | 96.3 | 0.86 | 1.6 | 8.0 | 2.0 | 1910 | 12.15 | 99 | 1732 |
| YVFE4-355L1-6 | 220 | 403.6 | 990 | 96.3 | 0.86 | 1.6 | 8.0 | 2.0 | 2101 | 14.25 | 99 | 1820 |
| YVFE4-355L-6 | 250 | 457.7 | 990 | 96.5 | 0.86 | 1.6 | 8.0 | 2.0 | 2387 | 15.77 | 99 | 1820 |
| سرعت سنکرون 750 دور در دقیقه | ||||||||||||
| YVFE4-132S-8 | 2.2 | 5.7 | 710 | 84.5 | 0.70 | 1.8 | 7.5 | 2.0 | 28.2 | 0.05 | 84 | 90 |
| YVFE4-132M-8 | 3 | 7.6 | 710 | 85.9 | 0.70 | 1.8 | 7.8 | 2.0 | 38.2 | 0.07 | 84 | 97 |
| YVFE4-160M1-8 | 4 | 9.8 | 720 | 87.1 | 0.71 | 1.8 | 7.9 | 2.0 | 50.9 | 0.12 | 85 | 163 |
| YVFE4-160M2-8 | 5.5 | 13.1 | 720 | 88.3 | 0.72 | 1.8 | 8.1 | 2.0 | 70.0 | 0.16 | 85 | 172 |
| YVFE4-160L-8 | 7.5 | 17.2 | 720 | 89.3 | 0.74 | 1.8 | 7.8 | 2.0 | 95.5 | 0.18 | 85 | 181 |
| YVFE4-180L-8 | 11 | 25.0 | 730 | 90.4 | 0.74 | 1.8 | 7.9 | 2.0 | 140.1 | 0.36 | 88 | 266 |
| YVFE4-200L-8 | 15 | 33.3 | 730 | 91.2 | 0.75 | 1.8 | 8.0 | 2.0 | 191.0 | 0.52 | 88 | 266 |
| YVFE4-225S-8 | 18.5 | 40.9 | 730 | 91.7 | 0.75 | 1.8 | 8.1 | 2.0 | 235.6 | 0.71 | 89 | 285 |
| YVFE4-225M-8 | 22 | 47.8 | 730 | 92.1 | 0.76 | 1.8 | 8.3 | 2.0 | 280.1 | 0.88 | 89 | 337 |
| YVFE4-250M-8 | 30 | 63.9 | 730 | 92.7 | 0.77 | 1.8 | 7.9 | 2.0 | 382.0 | 1.17 | 91 | 408 |
| YVFE4-280S-8 | 37 | 77.4 | 735 | 93.1 | 0.78 | 1.8 | 7.9 | 2.0 | 471.1 | 1.98 | 93 | 671 |
| YVFE4-280M-8 | 45 | 93.9 | 735 | 93.4 | 0.78 | 1.8 | 7.9 | 2.0 | 573.0 | 2.35 | 93 | 684 |
| YVFE4-315S-8 | 55 | 111.5 | 740 | 93.7 | 0.80 | 1.6 | 8.2 | 2.0 | 700.3 | 3.93 | 98 | 1015 |
| YVFE4-315M-8 | 75 | 151.2 | 740 | 94.2 | 0.80 | 1.6 | 7.6 | 2.0 | 955.0 | 5.38 | 98 | 1115 |
| YVFE4-315L1-8 | 90 | 178.8 | 740 | 94.4 | 0.81 | 1.6 | 7.7 | 2.0 | 1146 | 6.40 | 99 | 1175 |
| YVFE4-315L2-8 | 110 | 217.9 | 740 | 94.7 | 0.81 | 1.6 | 7.7 | 2.0 | 1401 | 7.51 | 99 | 1295 |
| YVFE4-355M1-8 | 132 | 260.9 | 740 | 94.9 | 0.81 | 1.6 | 7.7 | 2.0 | 1681 | 11.80 | 99 | 1620 |
| YVFE4-355M2-8 | 160 | 311.7 | 740 | 95.1 | 0.82 | 1.6 | 7.7 | 2.0 | 2037 | 14.39 | 99 | 1720 |
| YVFE4-355L3-8 | 185 | 360.5 | 740 | 95.4 | 0.82 | 1.6 | 7.7 | 2.0 | 2356 | 16.55 | 99 | 1780 |
| YVFE4-355L-8 | 200 | 388.5 | 740 | 95.4 | 0.81 | 1.6 | 7.7 | 2.0 | 2547 | 18.71 | 99 | 1820 |
| سرعت سنکرون 600 دور در دقیقه | ||||||||||||
| YVFE4-315S-10 | 45 | 98.0 | 590 | 93.0 | 0.75 | 1.5 | 6.2 | 2.0 | 716.2 | 3.93 | 98 | 1015 |
| YVFE4-315M-10 | 55 | 119.8 | 590 | 93.0 | 0.75 | 1.5 | 5.8 | 2.0 | 875.4 | 4.78 | 98 | 1115 |
| YVFE4-315L1-10 | 75 | 159.9 | 590 | 93.8 | 0.76 | 1.5 | 5.9 | 2.0 | 1194 | 6.40 | 99 | 1175 |
| YVFE4-315L2-10 | 90 | 189.3 | 590 | 93.8 | 0.77 | 1.5 | 6.0 | 2.0 | 1433 | 7.51 | 99 | 1295 |
| YVFE4-355M-10 | 90 | 188.5 | 590 | 93.3 | 0.77 | 1.45 | 6.0 | 2.0 | 1433 | 9.80 | 99 | 1500 |
| YVFE4-355M1-10 | 110 | 227.5 | 590 | 93.3 | 0.78 | 1.45 | 6.0 | 2.0 | 1433 | 11.82 | 99 | 1520 |
| YVFE4-355M2-10 | 132 | 272.1 | 590 | 93.7 | 0.78 | 1.45 | 6.0 | 2.0 | 1751 | 14.42 | 99 | 1620 |
| YVFE4-355L-10 | 160 | 329.8 | 590 | 93.7 | 0.78 | 1.45 | 6.0 | 2.0 | 2547 | 17.88 | 99 | 1720 |
