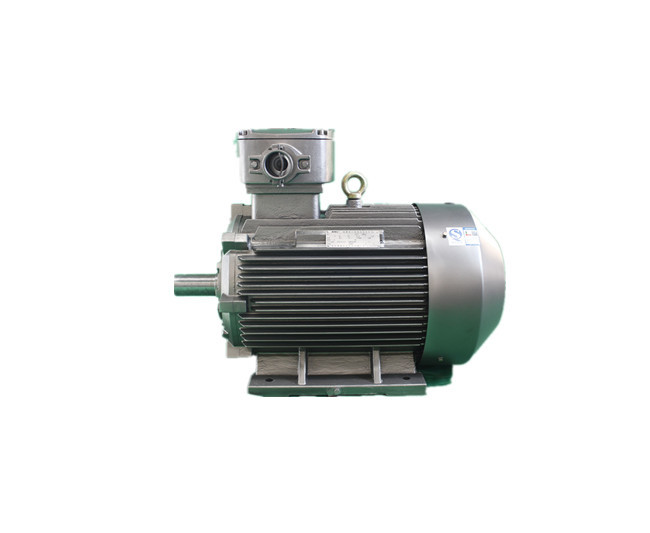

22kW 93.0٪ کارآیی بالا انفجار موتور الکتریکی YBX3 180L-4

  • 22kW 93.0% High Efficiency Explosion Proof Electric Motor YBX3 180L-4
محل منبع چین
نام تجاری Simo Motor
گواهی 3C, CE, GOST, CNAS,UL,QMS,EMS
شماره مدل YBX3 سری ضد انفجار با کارایی بالا موتور سه فاز ناهمزمان
مقدار حداقل تعداد سفارش 1
جزئیات بسته بندی بسته بندی جامد چوب
زمان تحویل 50-60 روز کاری
شرایط پرداخت T / T
جزئیات محصول
تایپ کنید YBX3-180L-4 موتور ضد انفجار قاب H132-H355
ولتاژ 380 ولت ، 660 ولت تعداد قطب ها 2P ، 4P ، 6P ، 8P ، 10P
علامت ضد انفجار Exd II BT4 گیگابایت قدرت 90kw
فرکانس 50 هرتز استاندارد JB / T ، IEC
نوع خنک کننده IC411
برجسته

94.1٪ موتور الکتریکی با بازده بالا

,

موتور الکتریکی ضد انفجار 280M-2

,

موتور الکتریکی با کارایی بالا 90 کیلووات
پیام بگذارید
توضیحات محصول

YBX3-180L-4-18.5kW-IP55-Class F-IM B3-Exd II BT4 GB ضد انفجار موتور ناهمزمان سه فاز با بازده بالا



پارامترهای موتور



نوع: YBX3-180L-4-22 kW-IP55-Class F-IM B3-Exd II BT4 Gb ضد انفجار با کارایی بالا موتور سه فاز ناهمزمان
قدرت دارای امتیاز 22 جریان قفل شده / جریان نامی 7.8
جریان دارای امتیاز 41.8 حداکثرگشتاور / گشتاور دارای رتبه 2.3
سرعت 1475 گشتاور دارای امتیاز 140
بهره وری 93.0 اینرسی چرخشی 0.25
فاکتور قدرت 0.86 سر و صدا بدون بار 76
گشتاور قفل شده / گشتاور دارای رتبه 2.0 وزن 246



مزایای فنی

YBX3-180L-4-22 کیلووات-I5555 کلاس F-IM B3-Exd II BT4 Gb ضد انفجار دارای کارایی بالا موتور سه فاز ناهمزمان دارای 22 کیلو وات توان نامی ، 41.8 آمپر جریان نامی ، 1475 دور در دقیقه سرعت ، 93.0٪ بازده ، 0.86 Cosφ ضریب قدرتگشتاور قفل شده / گشتاور نامی آن 2.0 و جریان قفل شده / جریان نامی 7.8 A ، حداکثر است.گشتاور / گشتاور نامی 2.3 ، گشتاور نامی 140 است ، اینرسی چرخشی 0.25 ، صدای بدون بار 76 و وزن 246 کیلوگرم است.



این سری موتور ضد شعله با GB / T 755 سازگار است چرخش موتور الکتریکی: رتبه بندی و عملکرد، GB 3836.1-2010 محیط انفجاری قسمت 1: الزامات عمومی، GB 3836.2-2010 GB محیط انفجاری قسمت 2: تجهیزات محافظت شده توسط ضد انفجار مسکن "d" و MT451-2011 ضریب انفجار معدن ذغال سنگ ولتاژ پایین سه فاز عملکرد ایمنی موتور ناهمزمان مقررات فنی عمومی.علائم ضد شعله عبارتند از: ExdⅠMb ، ExdⅡAT4 Gb ، ExdⅡBT4 Gb ، ExdⅠMb.



مشخصات محصول

این سری از موتور دارای مزایای عملکرد ضد انفجار خوب ، قابلیت اطمینان بالا ، ساختار جمع و جور ، ویژگی های ایمن و محیطی ، لرزش و سر و صدای کم ، نصب و نگهداری آسان و غیره است.



شرایط عملیاتی

دمای محیط -15 ℃ ~ + 40 است.ارتفاع ≤1KM ؛و متوسط ​​رطوبت هوا ماهانه ≤90 (اگر دما 25 باشد).



برنامه گسترده

این سری از موتورها در انواع ماشین آلات عمومی مانند تجهیزات محرک کمپرسور ، پمپ آب ، سنگ شکن ، وینچ ، ماشین آلات حمل و نقل و غیره اعمال می شود. این سری از موتور را می توان در فضای باز یا داخلی ، آب و هوای فلات یا آب و هوای مرطوب یا گرم استفاده کرد. .



نمایش مشخصات

22kW 93.0٪ کارآیی بالا انفجار موتور الکتریکی YBX3 180L-4 0

مزایای ما

ما یک شرکت در حال توسعه و تولید هستیم که در زمینه موتورهای بزرگ و متوسط ​​، ولتاژ بالا و پایین ، AC و DC ، موتورهای سنکرون ، موتورهای با بازده بالا و موتورهای ضد انفجار تخصص داریم.یک منبع تغذیه سیستم طراحی و ساخت موتور یکپارچه ، پردازش مکانیکی ، ساخت مدل و مهندسی کامل اتوماتیک.محصولات ما عمدتا در نیروگاه های برق ، ذغال سنگ ، نفت ، اکتشاف معادن ، متالورژی ، راه آهن ، حمل و نقل ، شیمی ، کشاورزی ، نیروی هیدرولیک ، ناوبری و مناطق با تکنولوژی بالا استفاده می شود ، که تولید کننده پشتیبانی کننده موتور است که به طور خاص توسط وزارت راه آهن تعیین شده است.



خدمات گسترش یافت

ما مفهوم خدمات "سفارشی سازی" را مطابق با نیازهای واقعی مشتریان در صورت نیازهای خاص ارائه دادیم.شما می توانید الزامات خاصی را مطرح کنید و ما بر اساس نیاز شما یک طرح منحصر به فرد طراحی خواهیم کرد.با طراحی و قیمت خاص با ما تماس بگیرید.



انواع موجود YBX3



نوع



قدرت دارای امتیاز

کیلووات



جریان دارای امتیاز

آ



سرعت

دور در دقیقه



بهره وری

٪



فاکتور قدرت

Cosφ

گشتاور قفل شده

قفل شده

جاری

حداکثرگشتاور



گشتاور نامی

N • متر



ممان اینرسی

کیلوگرم • متر2



سر و صدا بدون بار

دسی بل (A)



وزن

کیلوگرم

دارای رتبه

گشتاور

دارای رتبه

جاری

گشتاور دارای امتیاز
سرعت همزمان 3000 (دور در دقیقه)
YBX3-132S1-2 5.5 10.6 2945 89.2 0.88 2.0 8.5 2.3 18 0.02 79 80
YBX3-132S2-2 7.5 14.4 2940 90.1 0.88 2.0 8.5 2.3 24 0.03 79 85
YBX3-160M1-2 11 20.6 2950 91.2 0.89 2.0 8.5 2.3 35 06/0 81 170
YBX3-160M2-2 15 27.9 2950 91.9 0.89 2.0 8.5 2.3 48 0.08 81 180
YBX3-160L-2 18.5 34.2 2950 92.4 0.89 2.0 8.5 2.3 59 09/0 81 195
YBX3-180M-2 22 40.5 2965 92.7 0.89 2.0 8.5 2.3 70 0.13 83 230
YBX3-200L1-2 30 54.9 2970 93.3 0.89 2.0 8.5 2.3 96 0.22 84 300
YBX3-200L2-2 37 67.4 2975 93.7 0.89 2.0 8.5 2.3 118 0.26 84 320
YBX3-225M-2 45 80.8 2975 94.0 0.90 2.0 8.0 2.3 143 0.34 86 360
YBX3-250M-2 55 98.5 2980 94.3 0.90 2.0 8.0 2.3 175 0.76 89 490
YBX3-280S-2 75 133.7 2980 94.7 0.90 1.8 7.5 2.3 239 0.92 91 640
YBX3-280M-2 90 159.9 2980 95.0 0.90 1.8 7.5 2.3 287 1.11 91 695
YBX3-315S-2 110 195.1 2975 95.2 0.90 1.8 7.5 2.3 350 1.58 92 1050
YBX3-315M-2 132 233.6 2975 95.4 0.90 1.8 7.5 2.3 420 1.78 92 1180
YBX3-315L1-2 160 279.4 2975 95.6 0.91 1.8 7.5 2.3 509 2.04 92 1240
YBX3-315L2-2 200 348.6 2975 95.8 0.91 1.8 7.5 2.2 637 2.33 92 1260
YBX3-355M-2 250 435.7 2985 95.8 0.91 1.6 7.5 2.2 796 27/3 100 1815
YBX3-355L-2 315 549.0 2985 95.8 0.91 1.6 7.5 2.2 1003 4.04 100 1975
سرعت همزمان 1500 (دور در دقیقه)
YBX3-132S-4 5.5 11.2 1470 89.6 0.83 2.0 7.9 2.3 35 06/0 71 90
YBX3-132M-4 7.5 15.0 1470 90.4 0.84 2.0 7.5 2.3 48 0.07 71 100
YBX3-160M-4 11 21.5 1475 91.4 0.85 2.2 7.7 2.3 70 0.13 73 170
YBX3-160L-4 15 28.8 1475 92.1 0.86 2.2 7.8 2.3 96 0.17 73 190
YBX3-180M-4 18.5 35.3 1480 92.6 0.86 2.0 7.8 2.3 118 0.23 76 225
YBX3-180L-4 22 41.8 1480 93.0 0.86 2.0 7.8 2.3 140 0.25 76 240
YBX3-200L-4 30 56.6 1485 93.6 0.86 2.0 7.3 2.3 191 0.45 76 315
YBX3-225S-4 37 69.6 1485 93.9 0.86 2.0 7.4 2.3 236 0.64 78 375
YBX3-225M-4 45 84.4 1485 94.2 0.86 2.0 7.4 2.3 287 0.74 78 400
YBX3-250M-4 55 102.7 1485 94.6 0.86 2.2 7.4 2.3 350 1.05 79 510
YBX3-280S-4 75 136.3 1490 95.0 0.88 2.0 6.9 2.3 478 75/1 80 680
YBX3-280M-4 90 163.2 1490 95.2 0.88 2.0 6.9 2.3 573 2.08 80 755
YBX3-315S-4 110 196.8 1485 95.4 0.89 2.0 7.0 2.2 700 3.33 88 1080
YBX3-315M-4 132 235.7 1485 95.6 0.89 2.0 7.0 2.2 840 3.71 88 1200
YBX3-315L1-4 160 285.1 1485 95.8 0.89 2.0 7.1 2.2 1019 31/1 88 1270
YBX3-315L2-4 200 351.7 1485 96.0 0.90 2.0 7.1 2.2 1273 5.12 88 1370
YBX3-355M-4 250 439.6 1490 96.0 0.90 2.0 7.1 2.2 1592 10.02 95 1847
YBX3-355L-4 315 553.9 1490 96.0 0.90 2.0 7.1 2.2 2006 10.95 95 2025
سرعت همزمان 1000 (دور در دقیقه)
YBX3-132S-6 3 7.2 970 85.6 0.74 2.0 6.8 2.1 29 0.04 69 75
YBX3-132M1-6 4 9.5 970 86.8 0.74 2.0 6.8 2.1 38 0.05 69 90
YBX3-132M2-6 5.5 12.7 970 88.0 0.75 2.0 7.0 2.1 53 0.07 69 100
YBX3-160M-6 7.5 16.2 980 89.1 0.79 2.0 7.0 2.1 72 0.14 73 170
YBX3-160L-6 11 23.1 980 90.3 0.80 2.0 7.2 2.1 105 0.19 73 195
YBX3-180L-6 15 30.9 985 91.2 81/0 2.0 7.3 2.1 143 0.31 73 225
YBX3-200L1-6 18.5 37.8 985 91.7 81/0 2.0 7.3 2.1 177 0.44 73 285
YBX3-200L2-6 22 8/44 985 92.2 81/0 2.0 7.4 2.1 210 0.55 73 300
YBX3-225M-6 30 59.1 990 92.9 0.83 2.0 6.9 2.1 287 0.82 74 360
YBX3-250M-6 37 71.7 990 93.3 0.84 2.0 7.1 2.1 353 43/1 76 475
YBX3-280S-6 45 85.8 990 93.7 0.85 2.0 7.3 2.0 430 22/2 78 625
YBX3-280M-6 55 103.3 990 94.1 0.86 2.0 7.3 2.0 525 68/2 78 705
YBX3-315S-6 75 143.4 990 94.6 0.84 2.0 6.6 2.0 716 91/3 83 1010
YBX3-315M-6 90 169.5 990 94.9 0.85 2.0 6.7 2.0 860 4.42 83 1120
YBX3-315L1-6 110 206.8 990 95.1 0.85 2.0 6.7 2.0 1051 5.50 83 1215
YBX3-315L2-6 132 244.4 990 95.4 0.86 2.0 6.8 2.0 1261 81/6 83 1330
YBX3-355M1-6 160 295.7 990 95.6 0.86 1.8 6.8 2.0 1528 10.63 85 1735
YBX3-355M2-6 200 364.6 990 95.8 0.87 1.8 6.8 2.0 1910 12.15 85 1890
YBX3-355L-6 250 455.7 990 95.8 0.87 1.8 6.8 2.0 2388 15.65 85 2125
سرعت همزمان 7500 (دور در دقیقه)
YBX3-132S-8 2.2 5.7 710 81.9 0.71 1.8 6.7 2.0 28 0.04 64 80
YBX3-132M-8 3 7.5 710 83.5 0.73 1.8 6.9 2.0 38 0.05 64 90
YBX3-160M1-8 4 9.8 720 84.8 0.73 1.9 6.9 2.0 51 09/0 68 161
YBX3-160M2-8 5.5 13.1 720 86.2 0.74 1.9 6.9 2.0 70 0.12 68 173
YBX3-160L-8 7.5 17.4 720 87.3 0.75 1.9 6.6 2.0 96 0.17 68 202
YBX3-180L-8 11 25.2 730 88.6 0.75 2.0 6.6 2.0 140 0.26 70 223
YBX3-200L-8 15 33.5 730 89.6 0.76 2.0 6.8 2.0 191 0.36 70 275
YBX3-225S-8 18.5 41.0 730 90.1 0.76 1.9 6.8 2.0 236 0.54 73 315
YBX3-225M-8 22 47.3 730 90.6 0.78 1.9 7.0 2.0 280 0.64 73 335
YBX3-250M-8 30 63.2 730 91.3 0.79 1.9 6.7 2.0 382 0.97 75 440
YBX3-280S-8 37 77.5 735 91.8 0.79 1.9 6.7 2.0 471 1.61 76 600
YBX3-280M-8 45 93.9 735 92.2 0.79 1.9 6.7 2.0 573 85/1 76 665
YBX3-315S-8 55 111.5 740 92.5 81/0 1.8 6.8 2.0 700 93/3 82 960
YBX3-315M-8 75 151.1 740 93.1 81/0 1.8 6.3 2.0 955 38/5 82 1140
YBX3-315L1-8 90 178.5 740 93.4 0.82 1.8 6.4 2.0 1146 6.40 82 1215
YBX3-315L2-8 110 217.5 740 93.7 0.82 1.8 6.4 2.0 1401 7.51 82 1295
YBX3-355M1-8 132 260.2 740 94.0 0.82 1.8 6.4 2.0 1681 11.82 89 1705
YBX3-355M2-8 160 314.4 740 94.3 0.82 1.8 6.4 2.0 2037 14.42 89 1845
YBX3-355L-8 200 387.0 740 94.6 0.83 1.8 6.4 2.0 2547 18.74 89 2070
سرعت همزمان 600 (دور در دقیقه)
YBX3-315S-10 45 99.1 590 92.0 0.75 1.5 6.2 2.0 716 93/3 82 950
YBX3-315M-10 55 121.1 590 92.0 0.75 1.5 6.2 2.0 875 4.78 82 1085
YBX3-315L1-10 75 161.6 590 92.8 0.76 1.5 5.8 2.0 1194 6.40 82 1200
YBX3-315L2-10 90 191.4 590 92.8 0.77 1.5 5.9 2.0 1433 7.51 82 1275
YBX3-355M1-10 110 229.9 590 93.2 0.78 1.3 6.0 2.0 1751 11.84 90 1690
YBX3-355M2-10 132 274.1 590 93.8 0.78 1.3 6.1 2.0 2101 14.44 90 1830
YBX3-355L-10 160 332.3 590 93.8 0.78 1.3 6.1 2.0 2547 91/17 90 2015
توجه: کیفیت موتور در جدول از نظر تئوری محاسبه می شود و از مقدار واقعی منحرف می شود.این فقط برای مرجع است.وزن واقعی موتور ملاک قرار می گیرد.
