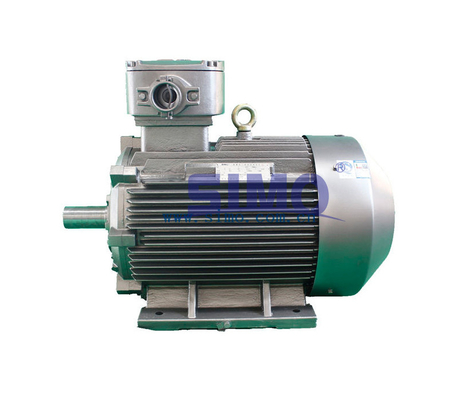

موتورهای برقی 3 فاز Exd II BT4 Gb Explosion Proof YBX3 315S-4
| محل منبع | چین |
|---|---|
| نام تجاری | Simo Motor |
| گواهی | 3C, CE, GOST, CNAS,UL,QMS,EMS |
| شماره مدل | YBX3 سری ضد انفجار با کارایی بالا موتور سه فاز ناهمزمان |
| مقدار حداقل تعداد سفارش | 1 |
| جزئیات بسته بندی | بسته بندی جامد چوب |
| زمان تحویل | 50-60 روز کاری |
| شرایط پرداخت | T / T |
جزئیات محصول
| تایپ کنید | YBX3 315S-4 ضد انفجار موتور با بازده بالا | قاب | H132-H355 |
|---|---|---|---|
| ولتاژ | 380 ولت ، 660 ولت | تعداد قطب ها | 2P ، 4P ، 6P ، 8P ، 10P |
| علامت ضد انفجار | Exd II BT4 گیگابایت | نوع نصب | IMB3 ، IMB35 ، IMB5 ، IMV1 و غیره |
| قدرت | 132 کیلووات | فرکانس | 50 هرتز |
| استاندارد | JB / T ، IEC | نوع خنک کننده | IC411 |
| برجسته | موتور ضد انفجار Exd II BT4 Gb,موتورهای 3 فاز 315L2-6,موتورهای 3 فاز YBE2 |
||
توضیحات محصول
YBX3 315S-4-110kW-IP55-Class F-IM B3-Exd II BT4 گیگابایت ضد انفجار موتور ناهمزمان سه فاز با بازده بالا
پارامترهای موتور
| نوع: | YBX3 315S-4-110kW-IP55-Class F-IM B3-Exd II BT4 Gb ضد انفجار با کارایی بالا موتور سه فاز ناهمزمان | ||
| قدرت دارای امتیاز | 110 | جریان قفل شده / جریان نامی | 7.0 |
| جریان دارای امتیاز | 196.8 | حداکثرگشتاور / گشتاور دارای رتبه | 2.2 |
| سرعت | 1485 | گشتاور دارای امتیاز | 700 |
| بهره وری | 95.4 | اینرسی چرخشی | 3.33 |
| فاکتور قدرت | 0.89 | سر و صدا بدون بار | 88 |
| گشتاور قفل شده / گشتاور دارای رتبه | 2.0 | وزن | 1080 |
مزایای فنی
YBX3 315S-4-110kW-IP55-Class F-IM B3-Exd II BT4 Gb ضد انفجار دارای راندمان بالا موتور سه فاز ناهمزماندارای ویژگی های 110 کیلووات توان نامی ، 196.8 A جریان نامی ، 1485 دور در دقیقه سرعت ، 95.4 of بازده ، 0.89 Cosφ ضریب قدرت است.گشتاور قفل شده / گشتاور نامی آن 2.0 و جریان قفل شده / جریان نامی 7.0 A ، حداکثر است.گشتاور / گشتاور نامی 2.2 است ، گشتاور نامی 700 است ، اینرسی چرخشی 3.33 ، صدای بدون بار 88 و وزن 1080 کیلوگرم است.
این سری موتور ضد شعله با GB / T 755 سازگار است چرخش موتور الکتریکی: رتبه بندی و عملکرد، GB 3836.1-2010 محیط انفجاری قسمت 1: الزامات عمومی، GB 3836.2-2010 GB محیط انفجاری قسمت 2: تجهیزات محافظت شده توسط ضد انفجار مسکن "d" و MT451-2011 ضریب انفجار معدن ذغال سنگ ولتاژ پایین سه فاز عملکرد ایمنی موتور ناهمزمان مقررات فنی عمومی.علائم ضد شعله عبارتند از: ExdⅠMb ، ExdⅡAT4 Gb ، ExdⅡBT4 Gb ، ExdⅠMb.
مشخصات محصول
این سری از موتور دارای مزایای عملکرد ضد انفجار خوب ، قابلیت اطمینان بالا ، ساختار جمع و جور ، ویژگی های ایمن و محیطی ، لرزش و سر و صدای کم ، نصب و نگهداری آسان و غیره است.
شرایط عملیاتی
دمای محیط -15 ℃ ~ + 40 است.ارتفاع ≤1KM ؛و متوسط رطوبت هوا ماهانه ≤90 (اگر دما 25 باشد).
برنامه گسترده
این سری از موتورها در انواع ماشین آلات عمومی مانند تجهیزات محرک کمپرسور ، پمپ آب ، سنگ شکن ، وینچ ، ماشین آلات حمل و نقل و غیره اعمال می شود. این سری از موتور را می توان در فضای باز یا داخلی ، آب و هوای فلات یا آب و هوای مرطوب یا گرم استفاده کرد. .
نمایش مشخصات
مزایای ما
ما یک شرکت در حال توسعه و تولید هستیم که در زمینه موتورهای بزرگ و متوسط ، ولتاژ بالا و پایین ، AC و DC ، موتورهای سنکرون ، موتورهای با بازده بالا و موتورهای ضد انفجار تخصص داریم.یک منبع تغذیه سیستم طراحی و ساخت موتور یکپارچه ، پردازش مکانیکی ، ساخت مدل و مهندسی کامل اتوماتیک.محصولات ما عمدتا در نیروگاه های برق ، ذغال سنگ ، نفت ، اکتشاف معادن ، متالورژی ، راه آهن ، حمل و نقل ، شیمی ، کشاورزی ، نیروی هیدرولیک ، ناوبری و مناطق با تکنولوژی بالا استفاده می شود ، که تولید کننده پشتیبانی کننده موتور است که به طور خاص توسط وزارت راه آهن تعیین شده است.
خدمات گسترش یافت
ما مفهوم خدمات "سفارشی سازی" را مطابق با نیازهای واقعی مشتریان در صورت نیازهای خاص ارائه دادیم.شما می توانید الزامات خاصی را مطرح کنید و ما بر اساس نیاز شما یک طرح منحصر به فرد طراحی خواهیم کرد.با طراحی و قیمت خاص با ما تماس بگیرید.
انواع موجود YBX3
|
نوع |
قدرت دارای امتیاز کیلووات |
جریان دارای امتیاز آ |
سرعت دور در دقیقه |
بهره وری ٪ |
فاکتور قدرت Cosφ |
گشتاور قفل شده |
قفل شده جاری |
حداکثرگشتاور |
گشتاور نامی N • متر |
ممان اینرسی کیلوگرم • متر2 |
سر و صدا بدون بار دسی بل (A) |
وزن کیلوگرم |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
دارای رتبه گشتاور |
دارای رتبه جاری |
گشتاور دارای امتیاز |
||||||||||
| سرعت همزمان 3000 (دور در دقیقه) | ||||||||||||
| YBX3-132S1-2 | 5.5 | 10.6 | 2945 | 89.2 | 0.88 | 2.0 | 8.5 | 2.3 | 18 | 0.02 | 79 | 80 |
| YBX3-132S2-2 | 7.5 | 14.4 | 2940 | 90.1 | 0.88 | 2.0 | 8.5 | 2.3 | 24 | 0.03 | 79 | 85 |
| YBX3-160M1-2 | 11 | 20.6 | 2950 | 91.2 | 0.89 | 2.0 | 8.5 | 2.3 | 35 | 06/0 | 81 | 170 |
| YBX3-160M2-2 | 15 | 27.9 | 2950 | 91.9 | 0.89 | 2.0 | 8.5 | 2.3 | 48 | 0.08 | 81 | 180 |
| YBX3-160L-2 | 18.5 | 34.2 | 2950 | 92.4 | 0.89 | 2.0 | 8.5 | 2.3 | 59 | 09/0 | 81 | 195 |
| YBX3-180M-2 | 22 | 40.5 | 2965 | 92.7 | 0.89 | 2.0 | 8.5 | 2.3 | 70 | 0.13 | 83 | 230 |
| YBX3-200L1-2 | 30 | 54.9 | 2970 | 93.3 | 0.89 | 2.0 | 8.5 | 2.3 | 96 | 0.22 | 84 | 300 |
| YBX3-200L2-2 | 37 | 67.4 | 2975 | 93.7 | 0.89 | 2.0 | 8.5 | 2.3 | 118 | 0.26 | 84 | 320 |
| YBX3-225M-2 | 45 | 80.8 | 2975 | 94.0 | 0.90 | 2.0 | 8.0 | 2.3 | 143 | 0.34 | 86 | 360 |
| YBX3-250M-2 | 55 | 98.5 | 2980 | 94.3 | 0.90 | 2.0 | 8.0 | 2.3 | 175 | 0.76 | 89 | 490 |
| YBX3-280S-2 | 75 | 133.7 | 2980 | 94.7 | 0.90 | 1.8 | 7.5 | 2.3 | 239 | 0.92 | 91 | 640 |
| YBX3-280M-2 | 90 | 159.9 | 2980 | 95.0 | 0.90 | 1.8 | 7.5 | 2.3 | 287 | 1.11 | 91 | 695 |
| YBX3-315S-2 | 110 | 195.1 | 2975 | 95.2 | 0.90 | 1.8 | 7.5 | 2.3 | 350 | 1.58 | 92 | 1050 |
| YBX3-315M-2 | 132 | 233.6 | 2975 | 95.4 | 0.90 | 1.8 | 7.5 | 2.3 | 420 | 1.78 | 92 | 1180 |
| YBX3-315L1-2 | 160 | 279.4 | 2975 | 95.6 | 0.91 | 1.8 | 7.5 | 2.3 | 509 | 2.04 | 92 | 1240 |
| YBX3-315L2-2 | 200 | 348.6 | 2975 | 95.8 | 0.91 | 1.8 | 7.5 | 2.2 | 637 | 2.33 | 92 | 1260 |
| YBX3-355M-2 | 250 | 435.7 | 2985 | 95.8 | 0.91 | 1.6 | 7.5 | 2.2 | 796 | 27/3 | 100 | 1815 |
| YBX3-355L-2 | 315 | 549.0 | 2985 | 95.8 | 0.91 | 1.6 | 7.5 | 2.2 | 1003 | 4.04 | 100 | 1975 |
| سرعت همزمان 1500 (دور در دقیقه) | ||||||||||||
| YBX3-132S-4 | 5.5 | 11.2 | 1470 | 89.6 | 0.83 | 2.0 | 7.9 | 2.3 | 35 | 06/0 | 71 | 90 |
| YBX3-132M-4 | 7.5 | 15.0 | 1470 | 90.4 | 0.84 | 2.0 | 7.5 | 2.3 | 48 | 0.07 | 71 | 100 |
| YBX3-160M-4 | 11 | 21.5 | 1475 | 91.4 | 0.85 | 2.2 | 7.7 | 2.3 | 70 | 0.13 | 73 | 170 |
| YBX3-160L-4 | 15 | 28.8 | 1475 | 92.1 | 0.86 | 2.2 | 7.8 | 2.3 | 96 | 0.17 | 73 | 190 |
| YBX3-180M-4 | 18.5 | 35.3 | 1480 | 92.6 | 0.86 | 2.0 | 7.8 | 2.3 | 118 | 0.23 | 76 | 225 |
| YBX3-180L-4 | 22 | 41.8 | 1480 | 93.0 | 0.86 | 2.0 | 7.8 | 2.3 | 140 | 0.25 | 76 | 240 |
| YBX3-200L-4 | 30 | 56.6 | 1485 | 93.6 | 0.86 | 2.0 | 7.3 | 2.3 | 191 | 0.45 | 76 | 315 |
| YBX3-225S-4 | 37 | 69.6 | 1485 | 93.9 | 0.86 | 2.0 | 7.4 | 2.3 | 236 | 0.64 | 78 | 375 |
| YBX3-225M-4 | 45 | 84.4 | 1485 | 94.2 | 0.86 | 2.0 | 7.4 | 2.3 | 287 | 0.74 | 78 | 400 |
| YBX3-250M-4 | 55 | 102.7 | 1485 | 94.6 | 0.86 | 2.2 | 7.4 | 2.3 | 350 | 1.05 | 79 | 510 |
| YBX3-280S-4 | 75 | 136.3 | 1490 | 95.0 | 0.88 | 2.0 | 6.9 | 2.3 | 478 | 75/1 | 80 | 680 |
| YBX3-280M-4 | 90 | 163.2 | 1490 | 95.2 | 0.88 | 2.0 | 6.9 | 2.3 | 573 | 2.08 | 80 | 755 |
| YBX3-315S-4 | 110 | 196.8 | 1485 | 95.4 | 0.89 | 2.0 | 7.0 | 2.2 | 700 | 3.33 | 88 | 1080 |
| YBX3-315M-4 | 132 | 235.7 | 1485 | 95.6 | 0.89 | 2.0 | 7.0 | 2.2 | 840 | 3.71 | 88 | 1200 |
| YBX3-315L1-4 | 160 | 285.1 | 1485 | 95.8 | 0.89 | 2.0 | 7.1 | 2.2 | 1019 | 31/1 | 88 | 1270 |
| YBX3-315L2-4 | 200 | 351.7 | 1485 | 96.0 | 0.90 | 2.0 | 7.1 | 2.2 | 1273 | 5.12 | 88 | 1370 |
| YBX3-355M-4 | 250 | 439.6 | 1490 | 96.0 | 0.90 | 2.0 | 7.1 | 2.2 | 1592 | 10.02 | 95 | 1847 |
| YBX3-355L-4 | 315 | 553.9 | 1490 | 96.0 | 0.90 | 2.0 | 7.1 | 2.2 | 2006 | 10.95 | 95 | 2025 |
| سرعت همزمان 1000 (دور در دقیقه) | ||||||||||||
| YBX3-132S-6 | 3 | 7.2 | 970 | 85.6 | 0.74 | 2.0 | 6.8 | 2.1 | 29 | 0.04 | 69 | 75 |
| YBX3-132M1-6 | 4 | 9.5 | 970 | 86.8 | 0.74 | 2.0 | 6.8 | 2.1 | 38 | 0.05 | 69 | 90 |
| YBX3-132M2-6 | 5.5 | 12.7 | 970 | 88.0 | 0.75 | 2.0 | 7.0 | 2.1 | 53 | 0.07 | 69 | 100 |
| YBX3-160M-6 | 7.5 | 16.2 | 980 | 89.1 | 0.79 | 2.0 | 7.0 | 2.1 | 72 | 0.14 | 73 | 170 |
| YBX3-160L-6 | 11 | 23.1 | 980 | 90.3 | 0.80 | 2.0 | 7.2 | 2.1 | 105 | 0.19 | 73 | 195 |
| YBX3-180L-6 | 15 | 30.9 | 985 | 91.2 | 81/0 | 2.0 | 7.3 | 2.1 | 143 | 0.31 | 73 | 225 |
| YBX3-200L1-6 | 18.5 | 37.8 | 985 | 91.7 | 81/0 | 2.0 | 7.3 | 2.1 | 177 | 0.44 | 73 | 285 |
| YBX3-200L2-6 | 22 | 8/44 | 985 | 92.2 | 81/0 | 2.0 | 7.4 | 2.1 | 210 | 0.55 | 73 | 300 |
| YBX3-225M-6 | 30 | 59.1 | 990 | 92.9 | 0.83 | 2.0 | 6.9 | 2.1 | 287 | 0.82 | 74 | 360 |
| YBX3-250M-6 | 37 | 71.7 | 990 | 93.3 | 0.84 | 2.0 | 7.1 | 2.1 | 353 | 43/1 | 76 | 475 |
| YBX3-280S-6 | 45 | 85.8 | 990 | 93.7 | 0.85 | 2.0 | 7.3 | 2.0 | 430 | 22/2 | 78 | 625 |
| YBX3-280M-6 | 55 | 103.3 | 990 | 94.1 | 0.86 | 2.0 | 7.3 | 2.0 | 525 | 68/2 | 78 | 705 |
| YBX3-315S-6 | 75 | 143.4 | 990 | 94.6 | 0.84 | 2.0 | 6.6 | 2.0 | 716 | 91/3 | 83 | 1010 |
| YBX3-315M-6 | 90 | 169.5 | 990 | 94.9 | 0.85 | 2.0 | 6.7 | 2.0 | 860 | 4.42 | 83 | 1120 |
| YBX3-315L1-6 | 110 | 206.8 | 990 | 95.1 | 0.85 | 2.0 | 6.7 | 2.0 | 1051 | 5.50 | 83 | 1215 |
| YBX3-315L2-6 | 132 | 244.4 | 990 | 95.4 | 0.86 | 2.0 | 6.8 | 2.0 | 1261 | 81/6 | 83 | 1330 |
| YBX3-355M1-6 | 160 | 295.7 | 990 | 95.6 | 0.86 | 1.8 | 6.8 | 2.0 | 1528 | 10.63 | 85 | 1735 |
| YBX3-355M2-6 | 200 | 364.6 | 990 | 95.8 | 0.87 | 1.8 | 6.8 | 2.0 | 1910 | 12.15 | 85 | 1890 |
| YBX3-355L-6 | 250 | 455.7 | 990 | 95.8 | 0.87 | 1.8 | 6.8 | 2.0 | 2388 | 15.65 | 85 | 2125 |
| سرعت همزمان 7500 (دور در دقیقه) | ||||||||||||
| YBX3-132S-8 | 2.2 | 5.7 | 710 | 81.9 | 0.71 | 1.8 | 6.7 | 2.0 | 28 | 0.04 | 64 | 80 |
| YBX3-132M-8 | 3 | 7.5 | 710 | 83.5 | 0.73 | 1.8 | 6.9 | 2.0 | 38 | 0.05 | 64 | 90 |
| YBX3-160M1-8 | 4 | 9.8 | 720 | 84.8 | 0.73 | 1.9 | 6.9 | 2.0 | 51 | 09/0 | 68 | 161 |
| YBX3-160M2-8 | 5.5 | 13.1 | 720 | 86.2 | 0.74 | 1.9 | 6.9 | 2.0 | 70 | 0.12 | 68 | 173 |
| YBX3-160L-8 | 7.5 | 17.4 | 720 | 87.3 | 0.75 | 1.9 | 6.6 | 2.0 | 96 | 0.17 | 68 | 202 |
| YBX3-180L-8 | 11 | 25.2 | 730 | 88.6 | 0.75 | 2.0 | 6.6 | 2.0 | 140 | 0.26 | 70 | 223 |
| YBX3-200L-8 | 15 | 33.5 | 730 | 89.6 | 0.76 | 2.0 | 6.8 | 2.0 | 191 | 0.36 | 70 | 275 |
| YBX3-225S-8 | 18.5 | 41.0 | 730 | 90.1 | 0.76 | 1.9 | 6.8 | 2.0 | 236 | 0.54 | 73 | 315 |
| YBX3-225M-8 | 22 | 47.3 | 730 | 90.6 | 0.78 | 1.9 | 7.0 | 2.0 | 280 | 0.64 | 73 | 335 |
| YBX3-250M-8 | 30 | 63.2 | 730 | 91.3 | 0.79 | 1.9 | 6.7 | 2.0 | 382 | 0.97 | 75 | 440 |
| YBX3-280S-8 | 37 | 77.5 | 735 | 91.8 | 0.79 | 1.9 | 6.7 | 2.0 | 471 | 1.61 | 76 | 600 |
| YBX3-280M-8 | 45 | 93.9 | 735 | 92.2 | 0.79 | 1.9 | 6.7 | 2.0 | 573 | 85/1 | 76 | 665 |
| YBX3-315S-8 | 55 | 111.5 | 740 | 92.5 | 81/0 | 1.8 | 6.8 | 2.0 | 700 | 93/3 | 82 | 960 |
| YBX3-315M-8 | 75 | 151.1 | 740 | 93.1 | 81/0 | 1.8 | 6.3 | 2.0 | 955 | 38/5 | 82 | 1140 |
| YBX3-315L1-8 | 90 | 178.5 | 740 | 93.4 | 0.82 | 1.8 | 6.4 | 2.0 | 1146 | 6.40 | 82 | 1215 |
| YBX3-315L2-8 | 110 | 217.5 | 740 | 93.7 | 0.82 | 1.8 | 6.4 | 2.0 | 1401 | 7.51 | 82 | 1295 |
| YBX3-355M1-8 | 132 | 260.2 | 740 | 94.0 | 0.82 | 1.8 | 6.4 | 2.0 | 1681 | 11.82 | 89 | 1705 |
| YBX3-355M2-8 | 160 | 314.4 | 740 | 94.3 | 0.82 | 1.8 | 6.4 | 2.0 | 2037 | 14.42 | 89 | 1845 |
| YBX3-355L-8 | 200 | 387.0 | 740 | 94.6 | 0.83 | 1.8 | 6.4 | 2.0 | 2547 | 18.74 | 89 | 2070 |
| سرعت همزمان 600 (دور در دقیقه) | ||||||||||||
| YBX3-315S-10 | 45 | 99.1 | 590 | 92.0 | 0.75 | 1.5 | 6.2 | 2.0 | 716 | 93/3 | 82 | 950 |
| YBX3-315M-10 | 55 | 121.1 | 590 | 92.0 | 0.75 | 1.5 | 6.2 | 2.0 | 875 | 4.78 | 82 | 1085 |
| YBX3-315L1-10 | 75 | 161.6 | 590 | 92.8 | 0.76 | 1.5 | 5.8 | 2.0 | 1194 | 6.40 | 82 | 1200 |
| YBX3-315L2-10 | 90 | 191.4 | 590 | 92.8 | 0.77 | 1.5 | 5.9 | 2.0 | 1433 | 7.51 | 82 | 1275 |
| YBX3-355M1-10 | 110 | 229.9 | 590 | 93.2 | 0.78 | 1.3 | 6.0 | 2.0 | 1751 | 11.84 | 90 | 1690 |
| YBX3-355M2-10 | 132 | 274.1 | 590 | 93.8 | 0.78 | 1.3 | 6.1 | 2.0 | 2101 | 14.44 | 90 | 1830 |
| YBX3-355L-10 | 160 | 332.3 | 590 | 93.8 | 0.78 | 1.3 | 6.1 | 2.0 | 2547 | 91/17 | 90 | 2015 |
| توجه: کیفیت موتور در جدول از نظر تئوری محاسبه می شود و از مقدار واقعی منحرف می شود.این فقط برای مرجع است.وزن واقعی موتور ملاک قرار می گیرد. | ||||||||||||
